GIGA Upa usb programer v1.3 full v2014 adapteri

Koraci za povezivanje i korištenje:

1. Povezivanje glavne ploče:

   • Jednostavno povežite glavnu ploču sa UPA programerom direktno ili pomoću DB9 muško/žensko produžnog kabla (1:1).
   • Ubacite odgovarajući config ključ u slot na glavnoj ploči i započnite programiranje ili preko ZIF ili SOIC utičnice.
   • Možete koristiti i uključeni DIL do 10-pin Flat-ribbon header, stavite ga u ZIF utičnicu i povežite SOIC klip ili klampove za ISP upotrebu odatle.

2. Odabir adaptera:

   • Izaberite Adapter koji želite koristiti, pričvrstite flat kabel na Adapter (PIN1 je uvijek označen, i na kablu i na Adapteru) i također na 10-pin ISP konektor glavne ploče.
   • Odaberite izvor napajanja VCC pomoću džampera na glavnoj ploči pored ISP konektora (on = ciljano napajanje iz UPA, off = cilj ima vlastito napajanje).
   • Postavite Adapter preko lemljenog PLCC MCU na ciljnoj PCB ploči. (Nema lemljenja, nema pregledavanja pinout-a, nema brojanja pinova, štedi puno vremena i truda te omogućava brži, precizniji i lakši rad.)

Prednosti:

• Brzo i jednostavno: Nema potrebe za lemljenjem ili pregledavanjem pinout-a, što štedi vrijeme i trud.
• Preciznost: Osigurava precizno postavljanje adaptera preko MCU na PCB ploči.
• Fleksibilnost: Mogućnost korištenja različitih adaptera za različite zadatke, čineći vaš posao bržim i lakšim.

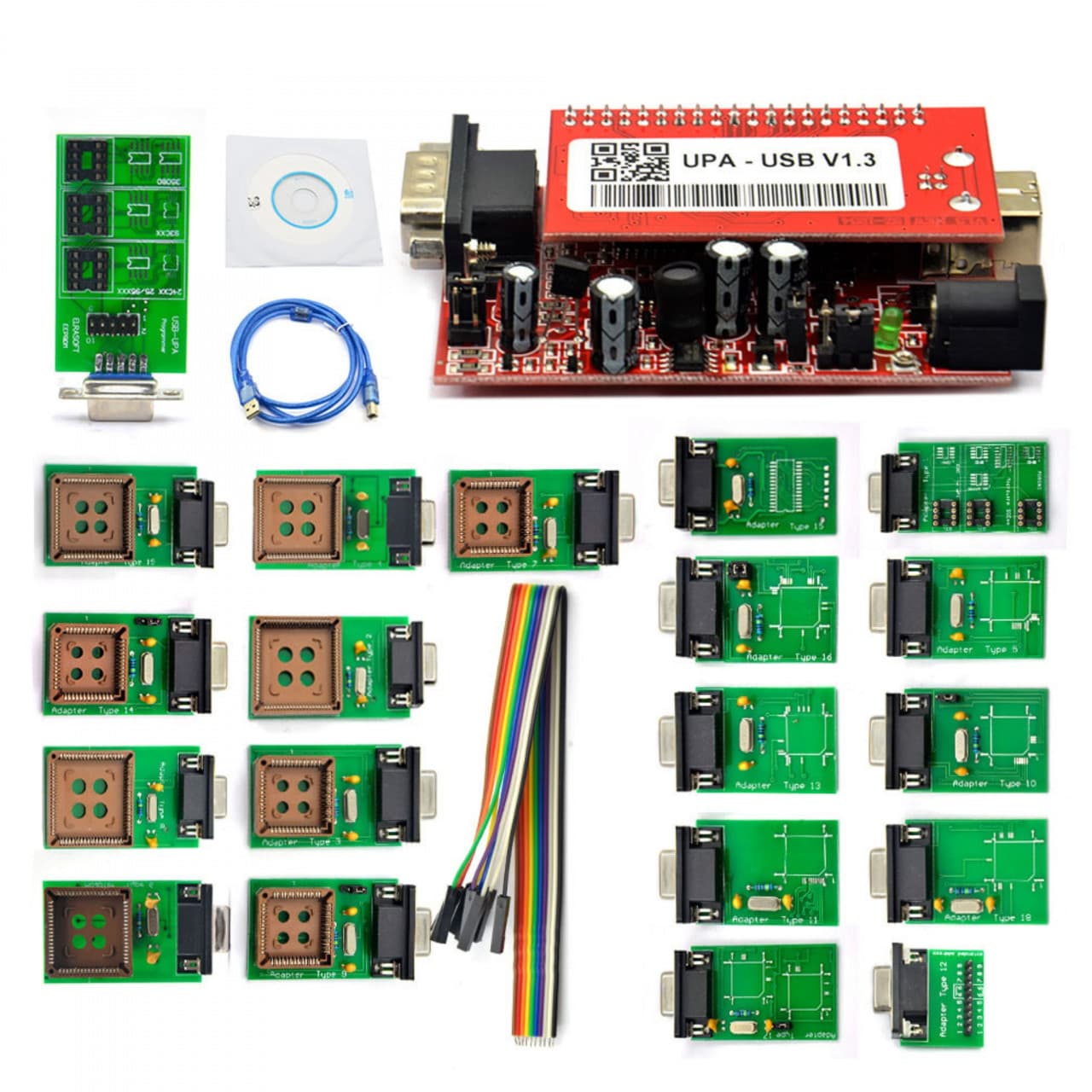

Uključeni dijelovi:

• Glavna ploča
• DB9 muško/žensko produžni kabel (1:1)
• Config ključ
• DIL do 10-pin Flat-ribbon header
• ZIF utičnica
• SOIC utičnica
• Adapteri sa flat kablom

Ovaj UPA Programmer Adapter Set pruža sve što vam je potrebno za efikasno i precizno programiranje, omogućavajući vam bržu i lakšu realizaciju zadataka u vašoj radionici.

UPA USB Programer v1.3 Full V2014 je moćan alat za programiranje mikrokontrolera i EEPROM memorija. Ovaj uređaj je poznat po svojoj pouzdanosti i svestranosti, te dolazi sa setom adaptera koji omogućavaju rad sa različitim vrstama čipova. Idealan je za profesionalne tehničare i hobiste koji rade na elektronskim uređajima i automobilskim ECU jedinicama

Glavne funkcije:

• Programiranje mikrokontrolera: Podržava programiranje različitih mikrokontrolera iz porodica kao što su Atmel, Microchip, ST, NXP, i drugih.
• Programiranje EEPROM memorija: Omogućava čitanje, brisanje i pisanje podataka na EEPROM čipovima.
• Dijagnostika ECU jedinica: Idealan alat za rad sa automobilskim ECU jedinicama, omogućavajući programiranje i prilagodbu.
• Čitanje i pisanje podataka: Precizno čitanje i pisanje podataka na podržanim čipovima.

• Verzija: v1.3 Full V2014
• Interfejs: USB 2.0
• Podržani čipovi: Mikrokontroleri i EEPROM memorije različitih proizvođača
• Napajanje: Preko USB porta
• Softver: Kompatibilan sa Windows operativnim sistemima
