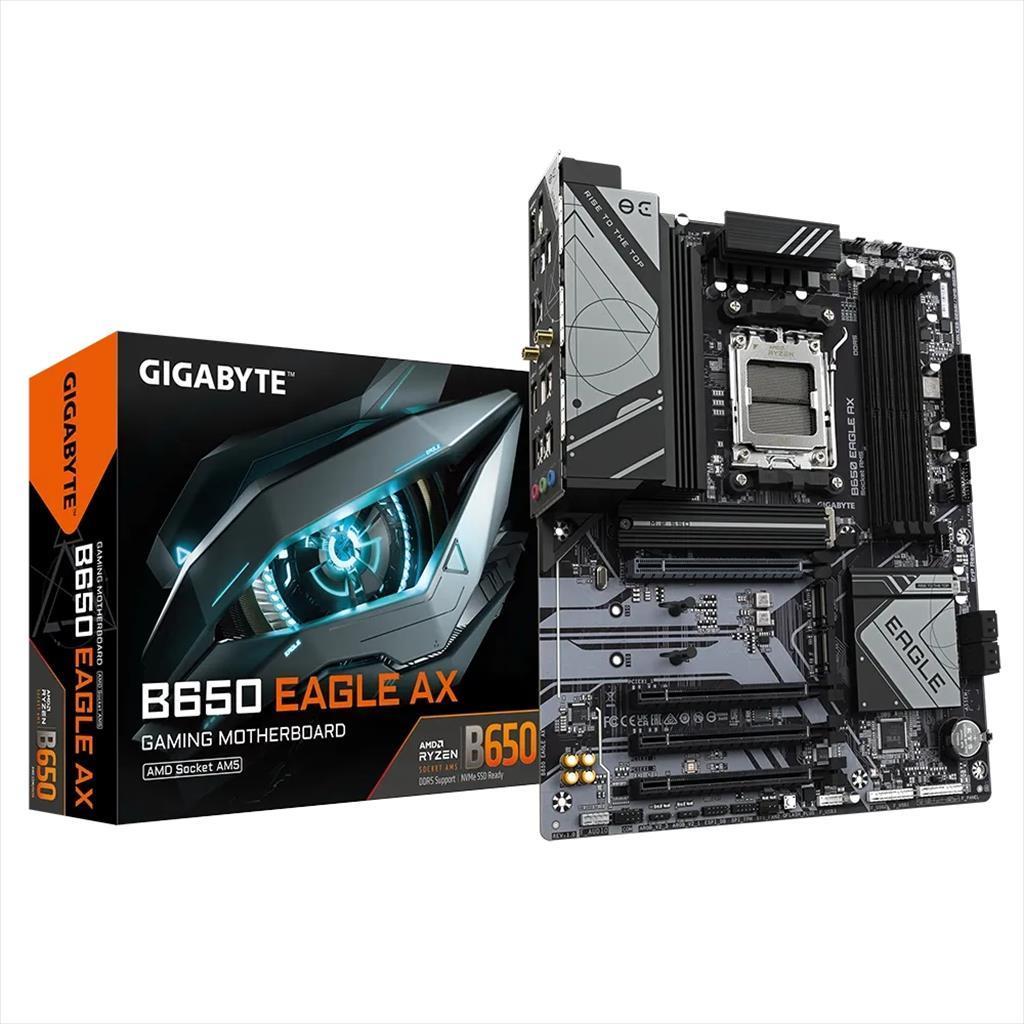

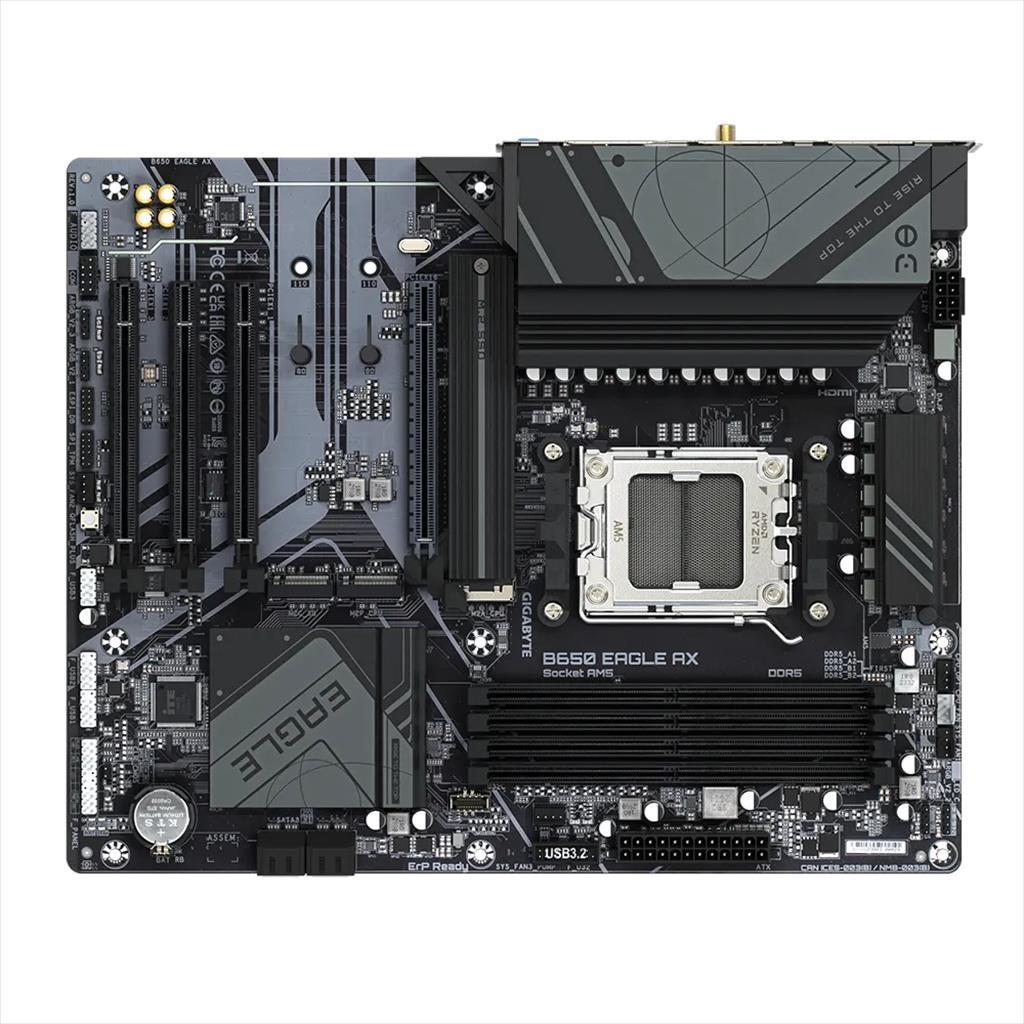

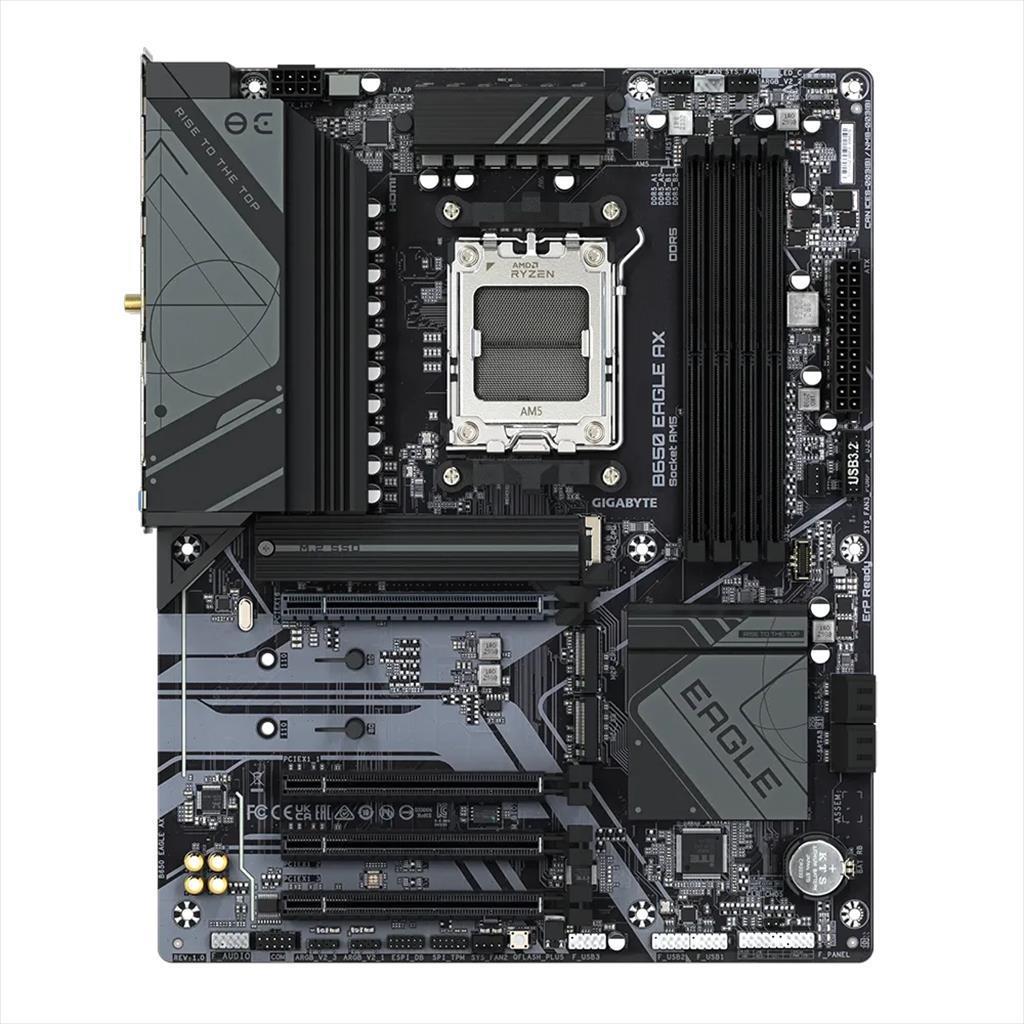

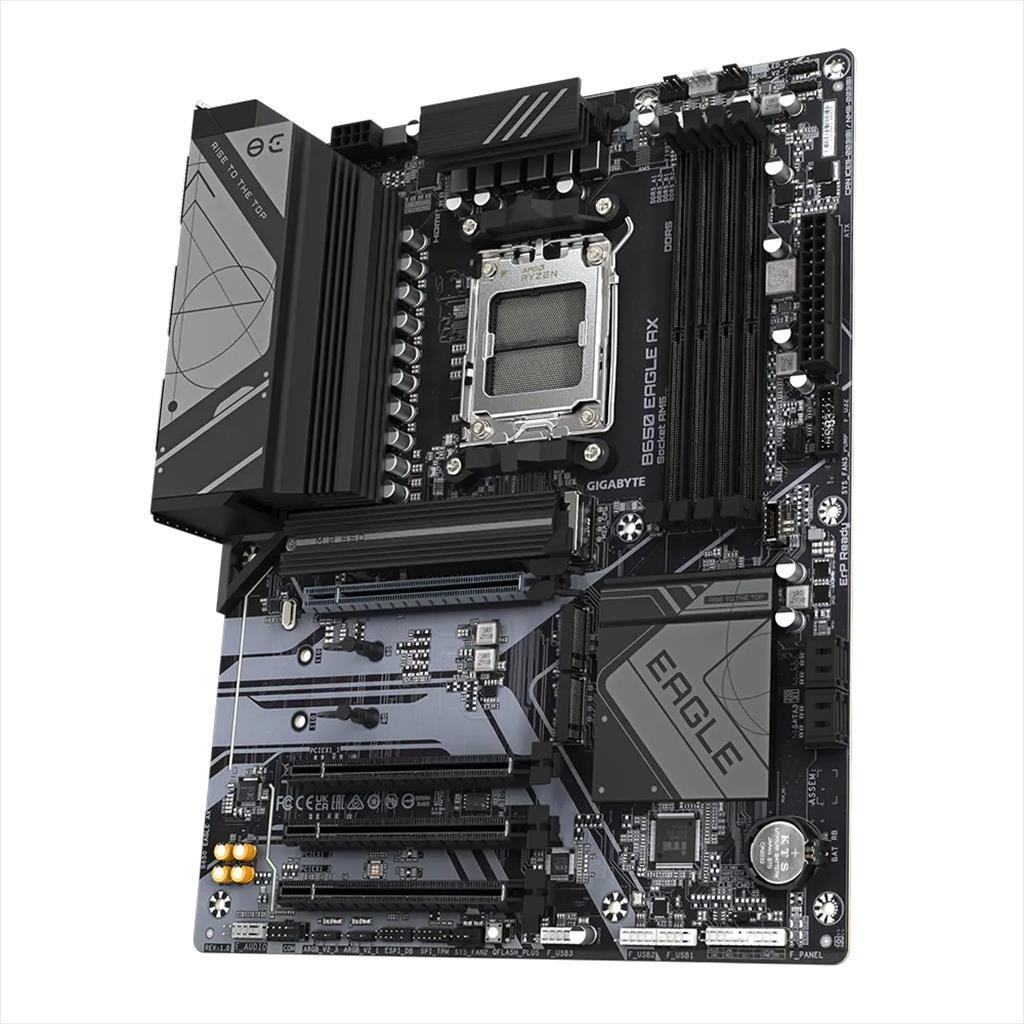

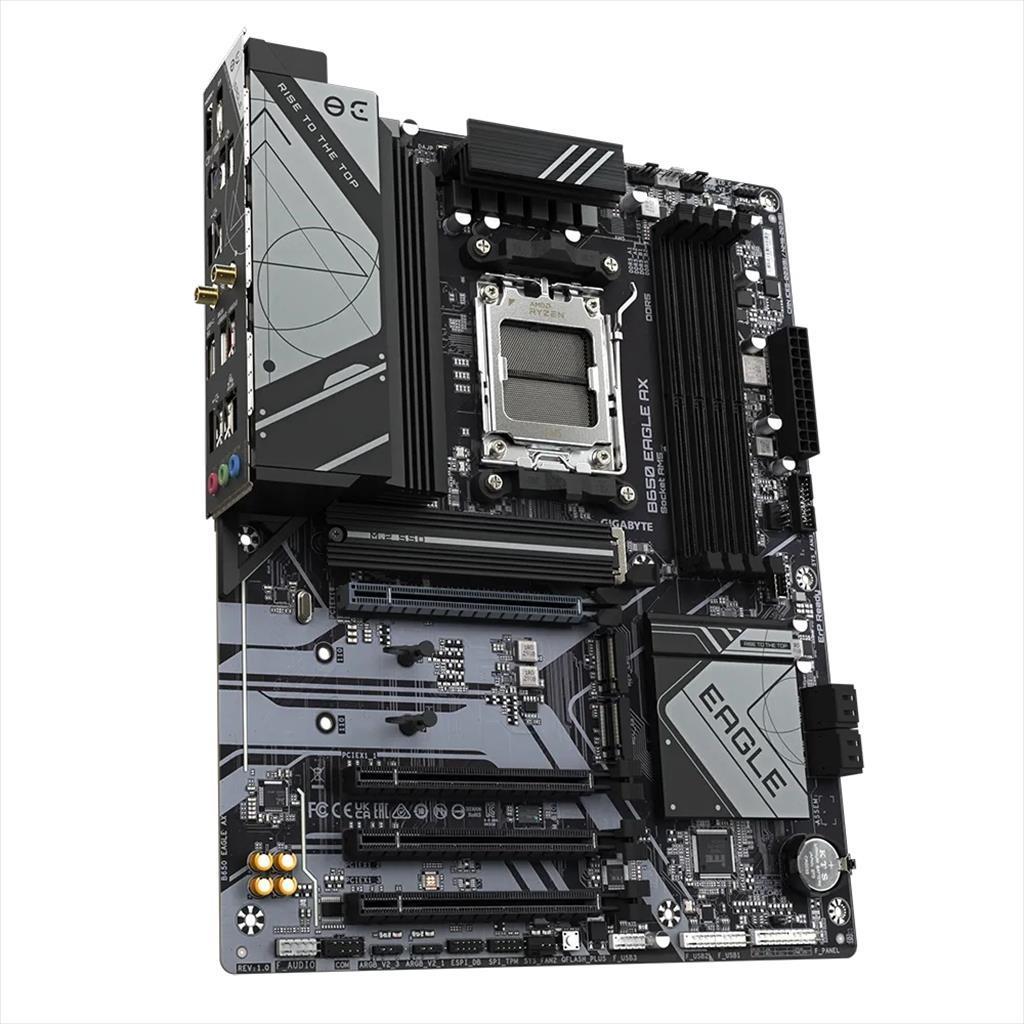

Gigabyte matična ploča Am5 B650 Eagle Ake, 4Xddr5 7600MHz (O.C), Dp, Hdmi, Pci-Ex16 4.0

Naziv modela: GIGABITE B650 EAGLE AKS
Specifikacija

Procesor

AMD Socket AM5, podrška za:
AMD Rizen™ 7000 serija procesora / AMD Rizen™ 8000 serija procesora


Čipset

AMD B650


Memorija

Podrška za DDR5 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4400 modula
4 x DDR5 DIMM utičnice koje podržavaju do 192 GB (pojedinačni DIMM kapacitet 48 GB) sistemske memorije
Dvokanalna memorijska arhitektura
Podrška za ne-ECC memorijske module DIMM 1Rk8/2Rk8/1Rk16 bez baferovanja
Podrška za AMD Extended Overclocking profile (AMD EXPO™) i memorijski profil (XMP) memorijske module


Interna grafika

Integrisani GPU sa podrškom za AMD Radeon™ grafiku:
- 1 x DisplayPort, podržava maksimalnu rezoluciju od 3840x2160@144 Hz
- 1 x HDMI port, podržava maksimalnu rezoluciju od 4096x2160@60 Hz


Audio

Realtek® Audio KODEK
Zvuk visoke definicije
2/4/5.1/7.1-kanal


LAN

Realtek® GbE LAN čip (1 Gbps/100 Mbps/10 Mbps)


Bežični komunikacioni modul

Realtek® Wi-Fi 6E RTL8852CE
- WIFI a, b, g, n, ac, ak, podržava frekvencijske opsege 2.4/5/6 GHz
- BLUETOOTH 5.3
- Podrška za bežični standard 11ak 160MHz


Utori za proširenje

1 x PCI Express x16 slot (PCIEKS16), integrisan u procesor:

- AMD Ryzen™ 7000 serija procesora podržava PCIe 4.0 x16 način rada
- AMD Rizen™ 8000 serija-Phoenik 1 procesori podržavaju PCIe 4.0 x8 način rada
- AMD Rizen™ 8000 serija-Phoenik 2 procesori podržavaju PCIe 4.0 x4 način
* PCIeX16 slot može podržavati samo grafičku karticu ili NVMe SSD. Ako treba da se instalira samo jedna grafička kartica, obavezno je instalirajte u PCIeX16 slot.

2 x PCI Express x16 slota (PCIEKS1_1/PCIEKS1_2), integrisana u procesor, podržavaju PCIe 3.0 i rade na x1

* PCIeX1_1 i PCIeX1_2 slotovi postaju nedostupni kada se koristi AMD Rizen™ 8000 Series-Phoenik 2 procesor.

1 slot za PCI Express x16 (PCIEKS1_3), integrisan u čipset, podržava PCIe 3.0 i radi na x1


Interfejs za pohranu

1 x M.2 konektor (M2A_CPU), integriran u CPU, podržava Socket 3, M ključ, tip 25110/22110/2580/2280 SSD:

- AMD Rizen™ 7000 serija procesora podržava PCIe 5.0 x4/x2 SSD
- AMD Rizen™ 8000 serija-Phoenik 1 procesori podržavaju PCIe 4.0 x4/x2 SSD diskove
- AMD Rizen™ 8000 serija-Phoenik 2 procesori podržavaju PCIe 4.0 x4/x2 SSD diskove

1 x M.2 konektor (M2P_CPU), integriran u CPU, podržava Socket 3, M ključ, tip 22110/2280 SSD:

- AMD Rizen™ 7000 serija procesora podržava PCIe 4.0 x2 SSD
- AMD Rizen™ 8000 serija-Phoenik 1 procesori podržavaju PCIe 4.0 x2 SSD diskove
- AMD Rizen™ 8000 serija-Phoenik 2 procesori podržavaju PCIe 4.0 x2 SSD diskove

1 x M.2 konektor (M2C_SB), integrisan u čipset, podržava Socket 3, M ključ, tip 22110/2280 PCIe 4.0 x4/x2 SSD:

4 x SATA 6Gb/s konektora
Podrška za RAID 0, RAID 1 i RAID 10 za NVMe SSD uređaje za pohranu
RAID 0, RAID 1 i RAID 10 podrška za SATA uređaje za pohranu



USB

Procesor:

- 2 x USB 3.2 Gen 2 Type-A porta (crveni) na stražnjoj ploči
- 1 x USB Type-C® konektor na zadnjoj ploči, sa podrškom za USB 3.2 Gen 1

CPU+USB 2.0 čvorište:

- 4 x USB 2.0/1.1 porta na zadnjoj ploči

Čipset:

- 2 x USB 3.2 Gen 1 porta dostupna preko internog USB zaglavlja
- 1 x USB Type-C® port sa podrškom za USB 3.2 Gen 1, dostupan preko internog USB zaglavlja
- 4 x USB 2.0/1.1 porta (2 porta na zadnjoj ploči, 2 porta dostupna preko internog USB zaglavlja)

Čipset+USB 2.0 čvorište:

- 4 x USB 2.0/1.1 porta dostupna preko internih USB zaglavlja


Interni I/O konektori

1 x 24-pinski ATKS glavni konektor za napajanje
1 x 8-pinski ATX 12V konektor za napajanje
1 x CPU zaglavlje ventilatora
1 x CPU ventilator/glava pumpe za vodeno hlađenje
2 x zaglavlja sistemskih ventilatora
1 x sistemski ventilator/glava pumpe za vodeno hlađenje
3 x adresabilna RGB Gen2 LED traka za zaglavlje
1 x zaglavlje RGB LED trake
3 x M.2 utičnica 3 konektora
4 x SATA 6Gb/s konektora
1 x Zaglavlje prednje ploče
1 x audio zaglavlje prednjeg panela
1 x USB Type-C® header, s podrškom za USB 3.2 Gen 1
1 x USB 3.2 Gen 1 header
3 x USB 2.0/1.1 zaglavlja
1 x Zaglavlje modula pouzdane platforme (samo za GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul)
1 k K-Flash Plus dugme
1 x zaglavlje serijskog porta
1 x čisti CMOS kratkospojnik

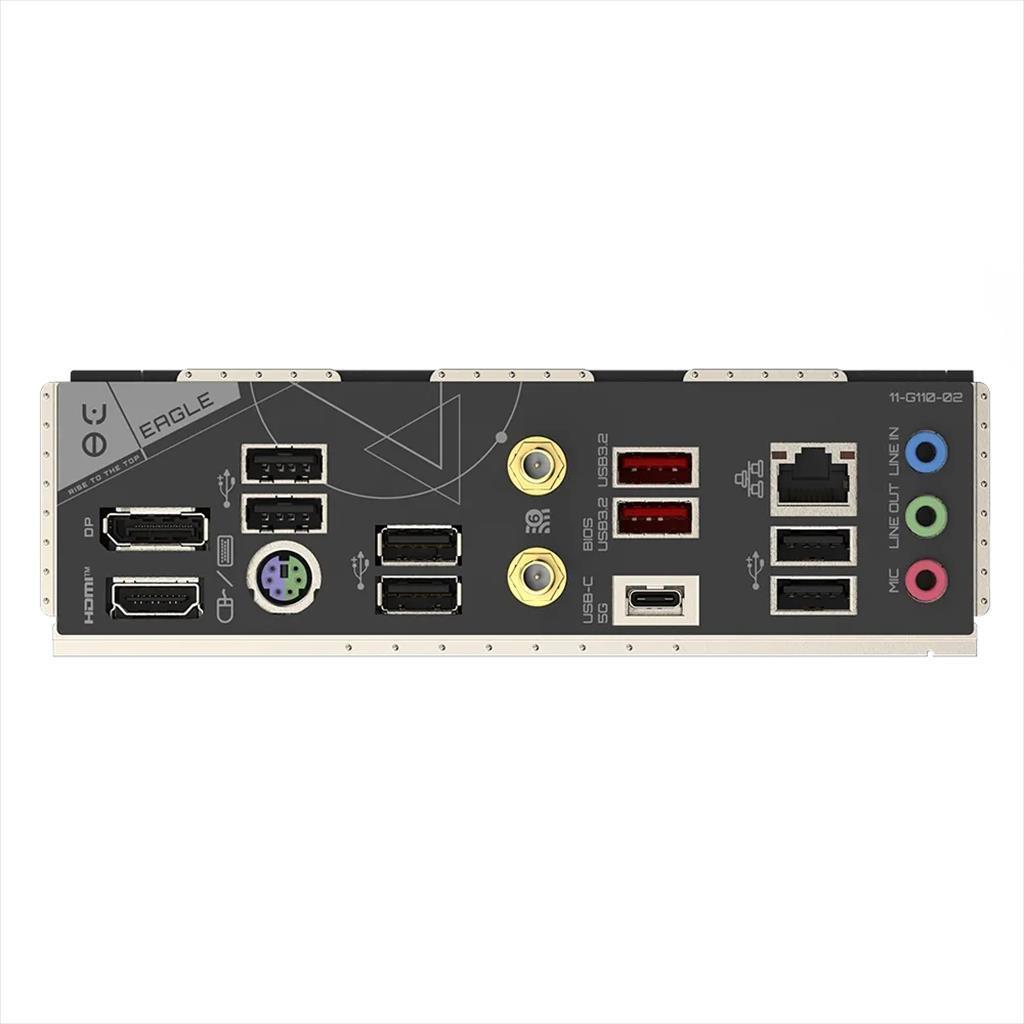

Konektori na stražnjoj ploči

1k DisplayPort
1 x HDMI port
1 x PS/2 port za tastaturu/miš
2 x SMA antenski konektor (2T2R)
1 x USB Type-C® port, sa podrškom za USB 3.2 Gen 1
2 x USB 3.2 Gen 2 Type-A porta (crveni)
6 x USB 2.0/1.1 portova
1 x RJ-45 port
3 k audio priključci


I/O kontroler

iTE® I/O kontroler čip


Nadgledanje H/V

Detekcija napona
Detekcija temperature
Detekcija brzine ventilatora
Detekcija protoka rashladne vode
Upozorenje o kvaru ventilatora
Kontrola brzine ventilatora


BIOS

1k 256 Mbit flash
Koristeći licencirani AMI UEFI BIOS
PnP 1.0a, DMI 2.7, VfM 2.0, SM BIOS 2.7, ACPI 5.0


Jedinstvene karakteristike

Podrška za GIGABITE Control Center (GCC)
Podrška za K-Flash
Podrška za K-Flash Plus


Operativni sistem

Podrška za Windows 11 64-bit
Podrška za Windows 10 64-bit


Faktor oblika

ATKS Form Factor; 30,5 cm x 24,4 cm
