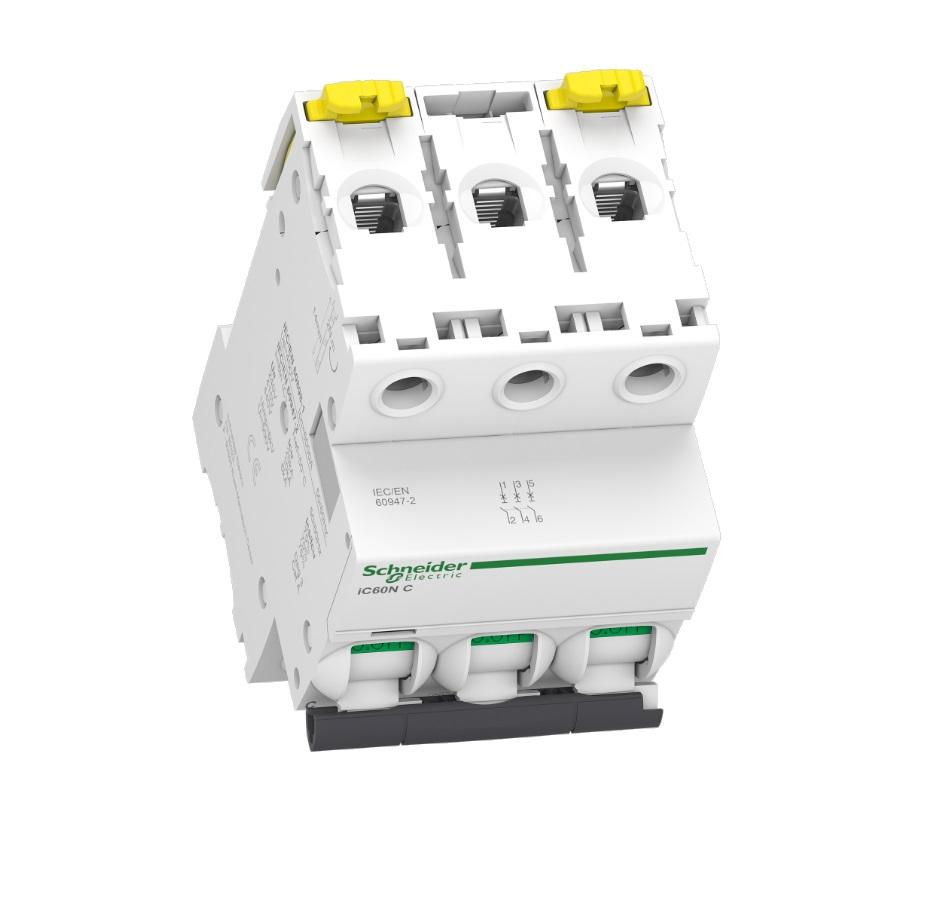

SCHNEIDER ELECTRIC Zaštitna krivulja automatskog osigurača iC60N 3P/25A/C

Acti9 iC60N je niskonaponski minijaturni prekidač (MCB). 3P prekidač sa 3-polnom zaštitom, nazivnom strujom od 25A i C zaštitnom krivuljom. Nazivna struja kratkog spoja ide do 20kA pri 220VAC do 240VAC u skladu sa standardom EN/IEC 60947-2 i 6000A pri 400VAC u skladu sa standardom EN/IEC 60898-1. U skladu je sa industrijskim standardima EN/IEC 60898-1 i standardima otpora EN/IEC 60947-2. Ovaj minijaturni prekidač štiti strujna kola od struja kratkog spoja i preopterećenja. Njegov jedinstveni VisiTrip indikator smanjuje vrijeme intervencije ukazujući na neispravno strujno kolo. Njegova VisiSafe zelena traka garantuje fizičko otvaranje kontakta i omogućava radove na održavanju vodova. Njegov mehanizam za brzo zatvaranje, neovisan o ručnim operacijama, poboljšava njegov vijek trajanja. Ima električnu izdržljivost koja ide do 10000 ciklusa i mehaničku izdržljivost do 20000 ciklusa. Nazivni napon izolacije Ui je 500VAC. Njegova klasa ograničenja je 3 (u skladu sa EN/IEC60898-1), što smanjuje troškove zaštite strujnog kola na vodovima. Proizvod se može instalirati na DIN šinu. Karakteristike: • Širina proizvoda je 6 modula od 9 mm. • Stepen zaprljanosti je 3. • Kategorija prenapona je IV. • Boja proizvoda je bijela (RAL 9003). • Dimenzije su (Š) 54 mm x (V) 85 mm x (D) 78,5 mm. • Masa proizvoda je 0,375 kg. • U skladu sa standardom IEC 60529, stepen zaštite je IP20, a u ormaru IP40. • Radna temperatura je od -35°C do 70°C. • Temperatura skladištenja je od -40°C do 85°C. • Primjena uređaja: Distribucija električne energije • Tip proizvoda ili komponente: Minijaturni prekidač • Broj polova: 3P • Broj zaštićenih polova: 3 • Nazivna struja [in]: 25A • Tip mreže: DC, AC • Tehnologija zaštitne jedinice: Termomagnetska • Kod krivulje: C Prekidna snaga: • 6000 A Icn na 400 V AC 50/60 Hz u skladu sa EN/IEC 60898-1 • 36 KA Icu na 12...60 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 • 10 KA Icu na 380...415 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 • 20 KA Icu na 220...240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 • 6 KA Icu na 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 • 36 KA Icu na 100...133 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 • 10 kA Icu na ± 180 V DC u skladu sa EN/IEC 60947-2 Kategorija upotrebe: • Kategorija A u skladu sa EN 60947-2 • Kategorija A u skladu sa IEC 60947-2 Pogodno za izolaciju: • Da u skladu sa EN 60898-1 • Da u skladu sa EN 60947-2 • Da u skladu sa IEC 60898-1 • Da u skladu sa IEC 60947-2
